廣州市地下鐵道總公司廣告燈箱節能改造項目

如需了解更多節能方案和節能改造服務，請咨詢低碳網專業專家團隊。

一、案例名稱

廣州市地下鐵道總公司廣告燈箱節能改造項目

二、案例業主

廣州市地下鐵道總公司地鐵路線現有1號線、2號線、3號線、4號線、5號線、6號線、8號線、廣佛線及APM線，約8000多套廣告燈箱，每年照明時間365天，每天運行18小時，年耗電量約2300萬千瓦時，折換成標準煤約7590噸。

三、案例內容

1.技術原理及適用領域

（1）技術原理。

①新型廣告燈箱采用LED作為主體光源，對LED光源進行模塊化設計（如圖1），采用鋁型材作為散熱器，上側使用透明材料作密封處理，側部用防火橡膠或塑料進行封閉，保證了LED不受水汽和灰塵的侵蝕，降低了使用對LED形成的光損耗，延長了LED的使用壽命，保證了光源系統的維護周期，降低了維護成本。

圖1

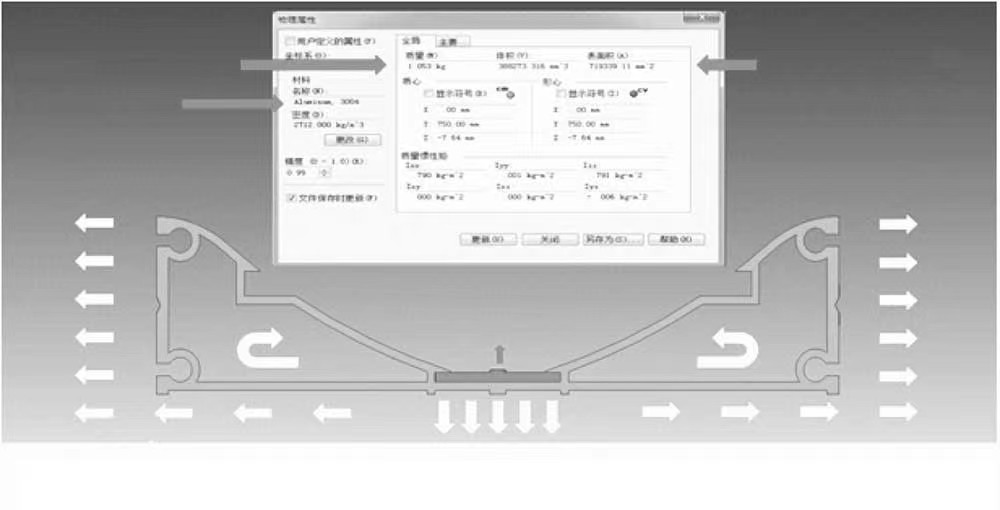

②720000mm2的散熱面積保證了LED的散熱（如圖2），確保了LED的壽命。

圖2

③二次反射。

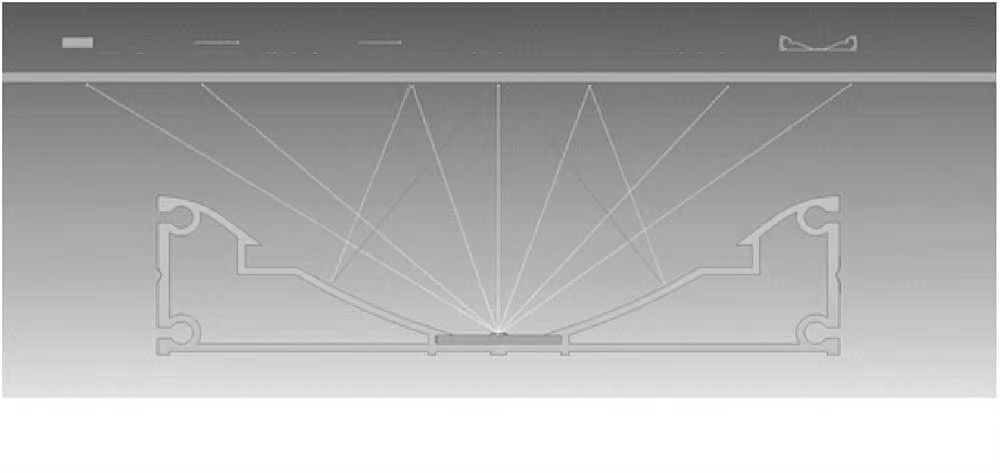

利用二次反射理論，將散熱器型材作為光反射板，對勻光板（奶白板）反射回來的光進行二次反射，奶白板的一次透光率為55%，通過反射器進行二次反射后，奶白板的整體透光率可達到85%，光源系統光線反射圖示如圖3、4。

圖3

圖4

（2）適用領域：輕工行業廣告燈箱、標識系統、展覽展示。

2.節能改造具體內容

該項目運用廣告燈箱（LED）光能高效利用技術對廣州市地下鐵道總公司廣告燈箱進行了LED化節能改造，燈箱數量為6700套，節電率達63%。項目合同能源管理期限為5年，年節約電量約1216.43萬千瓦時，年節約標準煤約4014噸。

3.項目實施情況

項目于2014年4月開工，2014年12月竣工驗收。

四、項目年節能量及節能效益

1.年節能量

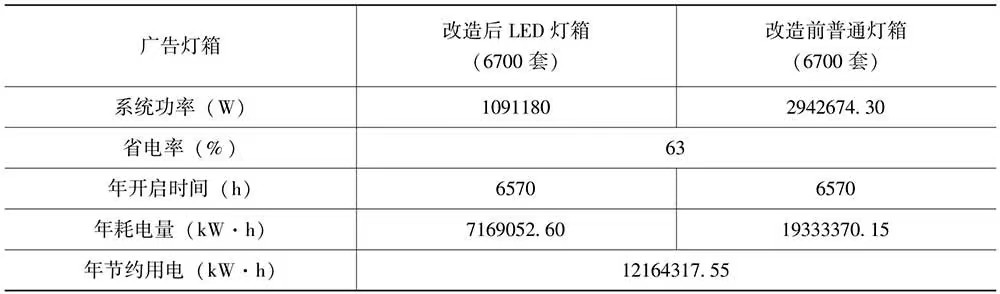

6700套廣告燈箱以照明時間365天/年，18小時/天，電費0.83183元/千瓦時計算。

項目年節能量

項目年節能量約1216.43萬千瓦時，折合年節約標準煤約4014噸。

2.年節能效益

廣州當?shù)仉妰r(jià)0.83183元/kW·h，年節能效益1011.84萬元。

五、商業模式

該項目采用節能效益分享型合同能源管理模式，合同能源管理期限為5年，改造完成后，總節能效益95%由節能服務公司分享，5%由用能單位分享。合同期內安裝和維護由節能服務公司負責，合同期滿后，所有設備和全部節能效益歸用能單位。

六、融資渠道

該項目投資額共計3285萬元，全部為節能服務公司自有資金。
