重慶九龍火力發電有限責任公司1x200MW機組低溫空氣預熱器節能改造項目

如需了解更多節能方案和節能改造服務，請咨詢低碳網專業專家團隊。

一、案例名稱

重慶九龍 火力發 電有限 責任公司1x200MW機組低溫空氣預熱器節能改造項目。

二、案例業主

重慶九龍火力發電有限責任公司位于重慶市九龍坡區長江北岸，裝機容量1x200MW，年發電量10億kW·h。更名前叫重慶九龍電力股份有限公司重慶發電分公司，因重慶九龍電力股份有限公司非環保資產剝離，于2013年5月10日正式變更為重慶九龍火力發電有限責任公司。公司系中國電力投資集團公司全資子公司。

公司主要用能設備有鍋爐、汽輪機、輔機(循環水泵、給水泵、凝結水泵、增壓風機、氧化風機、脫硫球磨機、漿液循環泵)等，主要用能品種為煤和燃油，2011年公司消耗煤660645噸(平均熱值為18011.01kJ/燃油649.73噸kg)。

三、案例內容

1.技術原理及適用領域

中電投重慶九龍發電公司1x200MW機組鍋爐空預器低溫段改造采用三維肋管強化傳熱技術，采用三維肋管換熱器更換已經失效的熱管換熱器，使鍋爐排煙溫度降低到145°C(原預熱器設計值154°C)左右。

三維肋管是一種新型的強化傳熱的技術，該形式的換熱管比普通光管換熱效果高2.5~6倍。三維肋管在國內已經有相關的研究,得到了專家學者的認可,并逐步在電力,鋼鐵行業上開始應用。

三維肋管主要特點如下:

換熱效率高，結構緊湊，同樣空間可以布置更多受熱面，以降低排煙溫度，實現節能。

可以通過調整肋片數量和結構等調整金屬壁溫，避開酸露點，

在保證換熱能力的情況下，設計煙氣流速可以適當降低，以減輕磨損，延長壽命。

有一定自清灰能力。

三維肋管強化傳熱技術可廣泛應用于電力、鋼鐵、化工等領域，可廣泛用于氣一氣,氣-水換熱器,替代現有的普通管式換熱器提高傳熱效果，減少換熱器體積，節約投資。

2.改造內容

該改造項目為對原20個管箱熱管空氣預熱器進行整體更換，更換后的空氣預熱器采用三維肋管管箱換熱器、

三維肋管換熱器設計選型參數如表1。

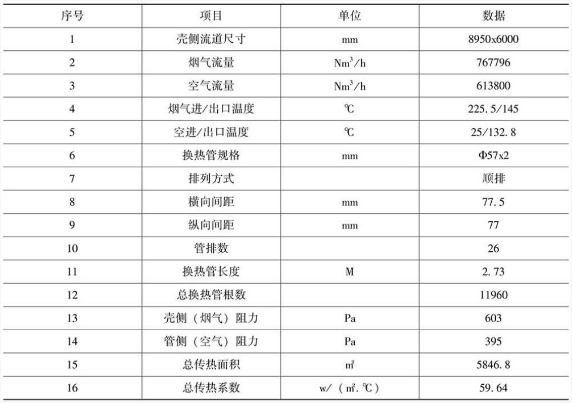

表1 三維肋管換熱器設計選型參數

3.項目實施情況

該項目建設工期為50天，其中換熱器生產周期40天，安裝工期10天。改造施工安排在機組D修期間進行，與D修同步完成。工程于2012年10月13日開工，10月23日竣工移交業主運行。

四、項目年節能量及節能效益

1.年節能量

(1)空預器改造前后主要運行參數

西安熱工院對該項目改造前后運行數據進行了測試，在機組額定負荷下，改造前空預器平均排煙溫度為178.7°C，改造后平均排煙溫度為143.8°C，排煙溫度降低了34.9°℃。

(2)空預器改造節能量計算方法

機組運行參數邊界條件確定如下:

機組近3年平均發電量8.824億千瓦時;

煙氣流量767796 Nm'/h;

空氣流量613800 Nm'h;

煙氣入口溫度225.5°C;

空氣入口溫度25°C;

改造前平均排煙基準溫度178.7°C;

改造后平均排煙基準溫度145°C(以第三方實際檢測值為準);

每發1千瓦時電標準煤耗節能量按公式計算。

B=(h1-h2)xOvk/W(公式1)

式中:

B:每度電節標煤量，單位:gW·h;

E:年平均節能量，單位:Tce(噸標煤);

h1:改造前煙氣出口焓，單位:kca1/Nm’，按煙氣成分和溫度計算為58.87;

h2:改造后煙氣出口焓，單位:kca1/Nm，按煙氣成分和溫度計算為47.60;

k:標煤發熱量，單位:kcal/kg，取7000 kcal/kg;

Q:煙氣流量Nm’/h，滿負荷流量:767796 Nm'hh;評

W:機組負荷，MW，滿負荷200MW，

不同溫度下鍋爐排煙的焓值見表2

表2 不同溫度下鍋爐排煙的焓值

注:1.煙氣各成分的焓值來自《鍋爐機組熱力計算標準方法》73版。

2.計算未計排煙溫度改變引起引風機功率變化。

B=(h1-h2)/k/W=58.87-47.60)x767796/7000/200=6.18 g/kW·h。

(3)項目年節能量

九龍發電公司年均發電量8.824億千瓦空預器改造后可降低標煤耗6.18 g/kW·h，則年可節標煤8.824x10°x6.18 x10-'-5453.4噸。

2.年節能效益

空預器改造后，年可實現節能收益350萬元以上。

五、商業模式

該項目采取節能效益分享型合同能源管理模式，由節能服務公司進行投資，節能效益由雙方進行分享，節能公司分享節能效益的75%。

該項目節能效益分享期為電廠出具改造工程試運行正常的項目驗收證明的次日開始后滿兩年止。節能效益分享期為兩年整，分享期滿后合同結束。節能量每個月統計1次，實際節能量以實際月排煙溫度按基準排煙溫度145°C進行修正后計算，每月節能效益按實際節能量和標煤價格進行計算。電廠從效益分享起始日起，每滿一個季度后向節

能公司支付本季度所有歸屬節能公司的節能效益。節能效益分享期滿后，項目所有財產歸屬電廠。

六、融資渠道

該項目由節能公司負責投資，投資總額350萬元。其中節能公司自有資金70萬元，銀行貸款280萬元，貸款期限2年。

七、優惠政策

國家發改委委派江蘇省節能技術服務中心對該項目進行二次核查，核查實際節能量為5453.4噸標準煤，折合獎勵資金為196萬余元，公司在初審后于2013年7月已收到重慶市財政局撥付獎勵資金123萬元。

2013年，向主管稅務機關申請了九龍西廠項目營業稅和增值稅減免備案，全年公司獲得營業稅收減免額5.15萬元，增值稅減免額8.2萬元，取得2012年所得稅減免16.74萬元;2014年1月，該項目獲得營業稅退稅4.86萬元。
